Monitoring konstrukcji amfiteatru w Szczecinie

Obiekt

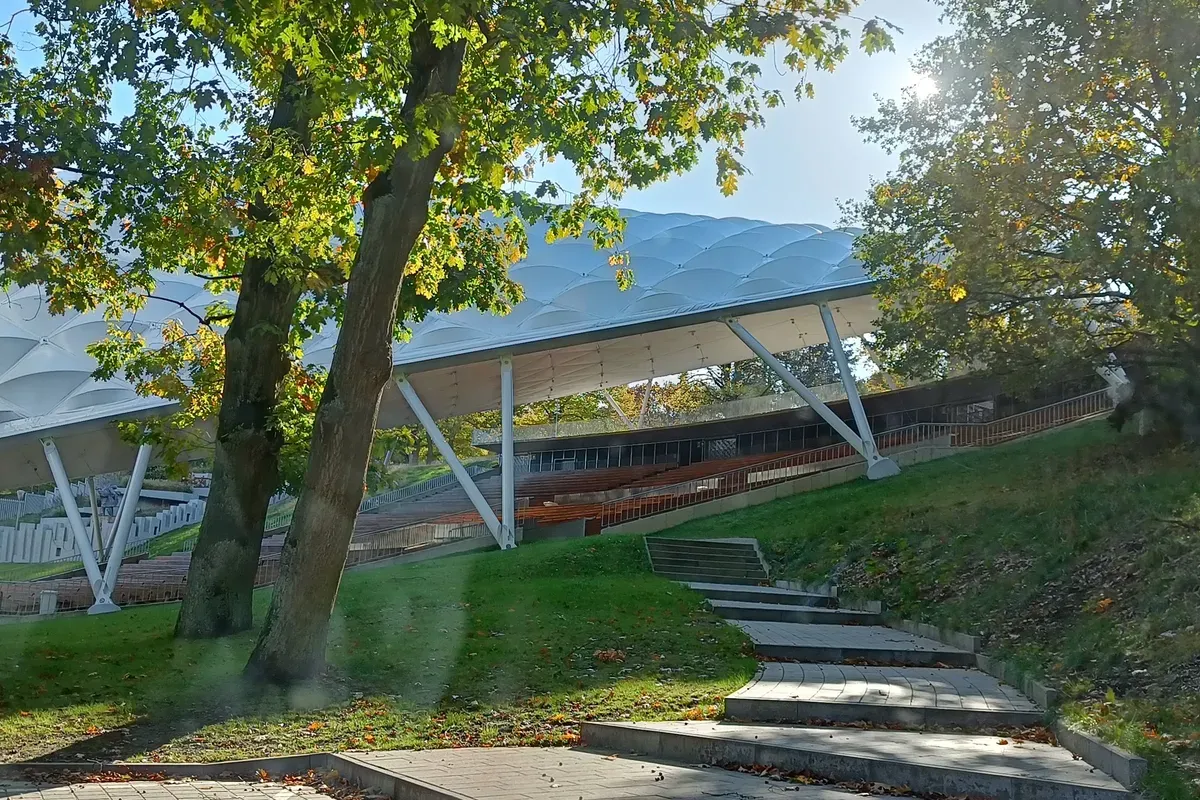

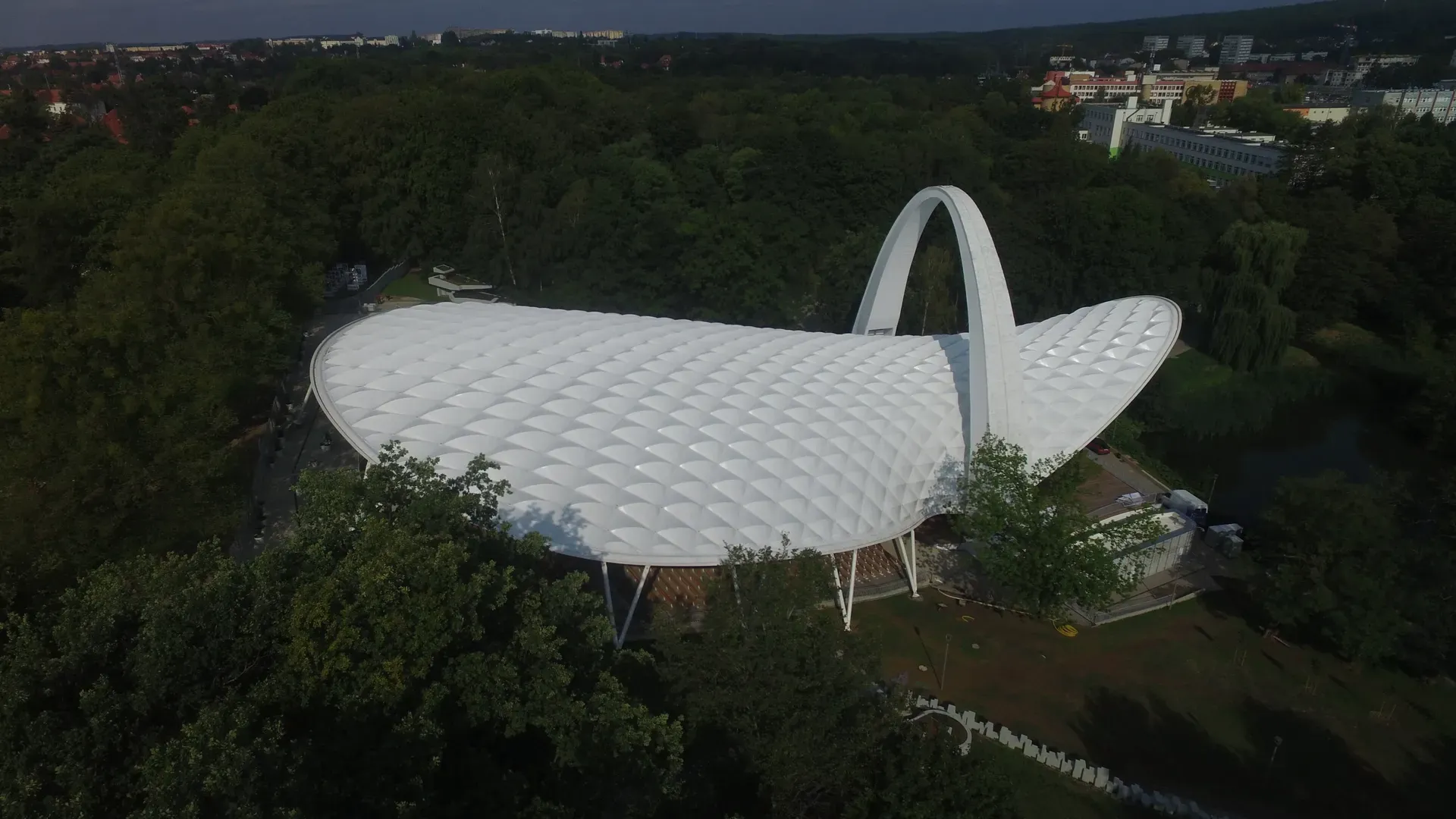

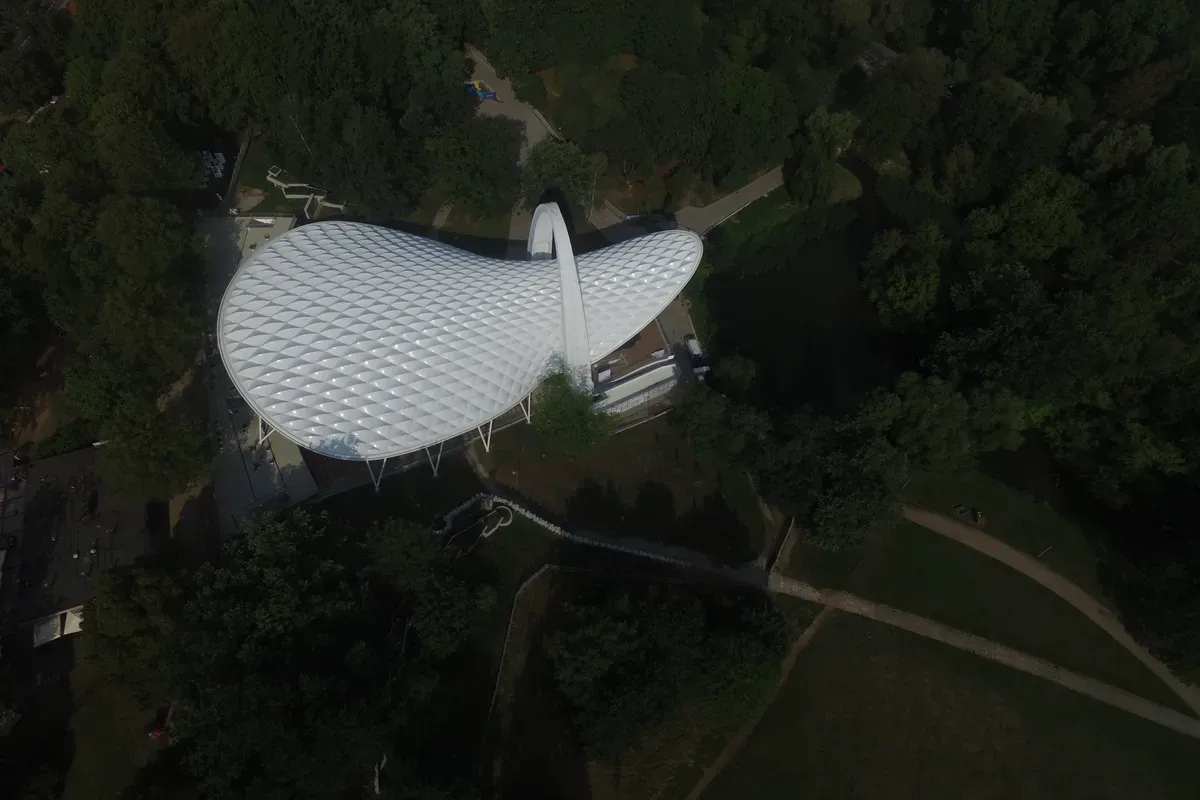

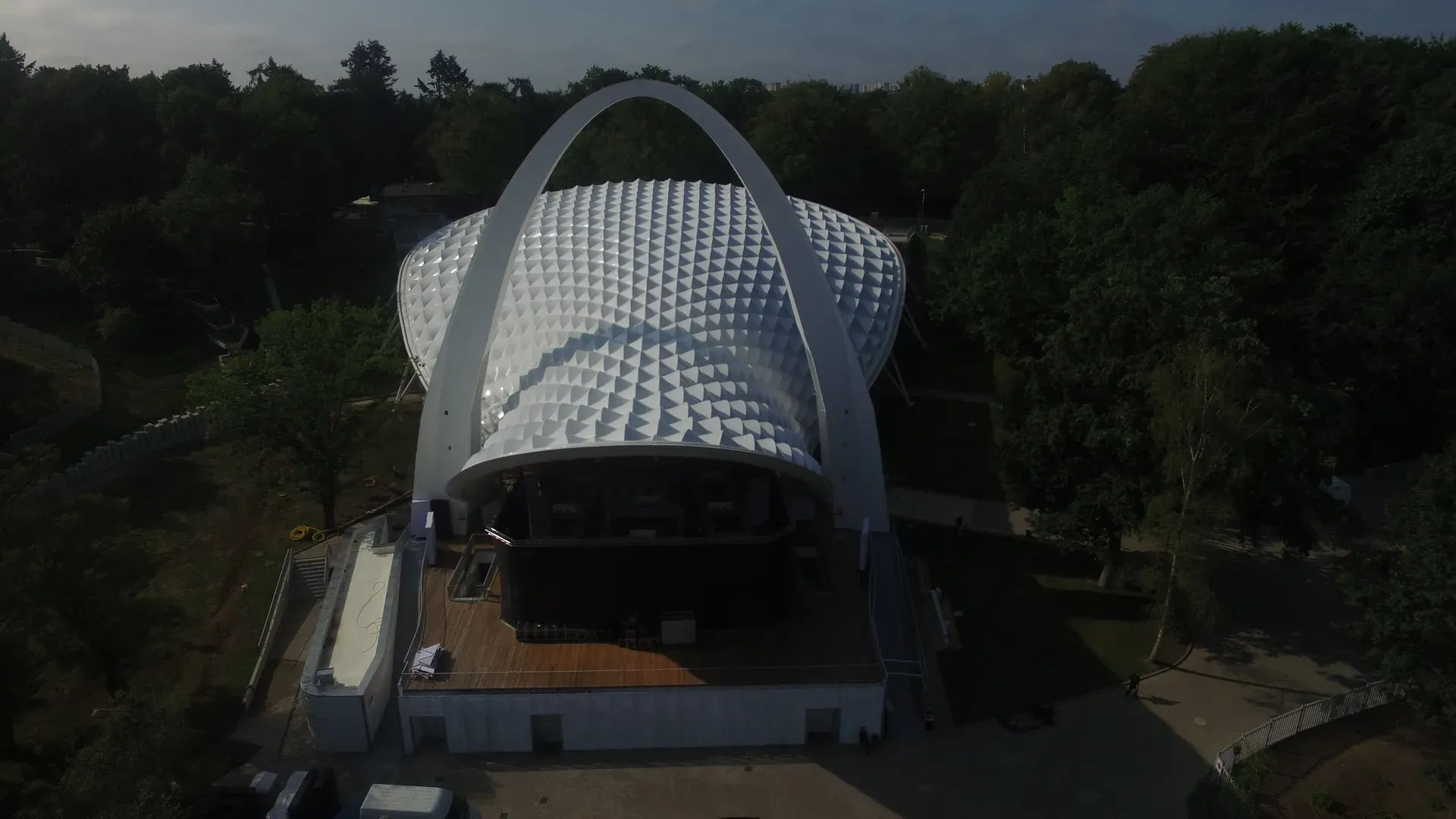

Amfiteatr Letni w Szczecinie to obiekt kultury z zadaszeniem sceny i widowni opartym na stalowej konstrukcji kratowej pokrytej membraną. Konstrukcja tworzy złożoną geometrycznie strukturę przestrzenną, mocno wystawioną na obciążenia wiatrem ze względu na położenie w pobliżu Odry.

Wyzwanie

Na zlecenie firmy ADAMIETZ — generalnego wykonawcy inwestycji — zaprojektowaliśmy i wdrożyliśmy system monitoringu naprężeń w stalowej konstrukcji zadaszenia. Specyfika obiektu wymagała uwzględnienia złożonej geometrii kratownicy i zmiennych obciążeń wiatrowych typowych dla tej lokalizacji.

Kluczowe wymagania:

• ciągły pomiar naprężeń w elementach konstrukcji kratowej
• obserwacja wielu stref konstrukcji jednocześnie
• dostęp do danych online z automatycznymi progami alarmowymi
• czytelna wizualizacja rozkładu naprężeń na schemacie konstrukcji

Rozwiązanie

Infrastruktura pomiarowa

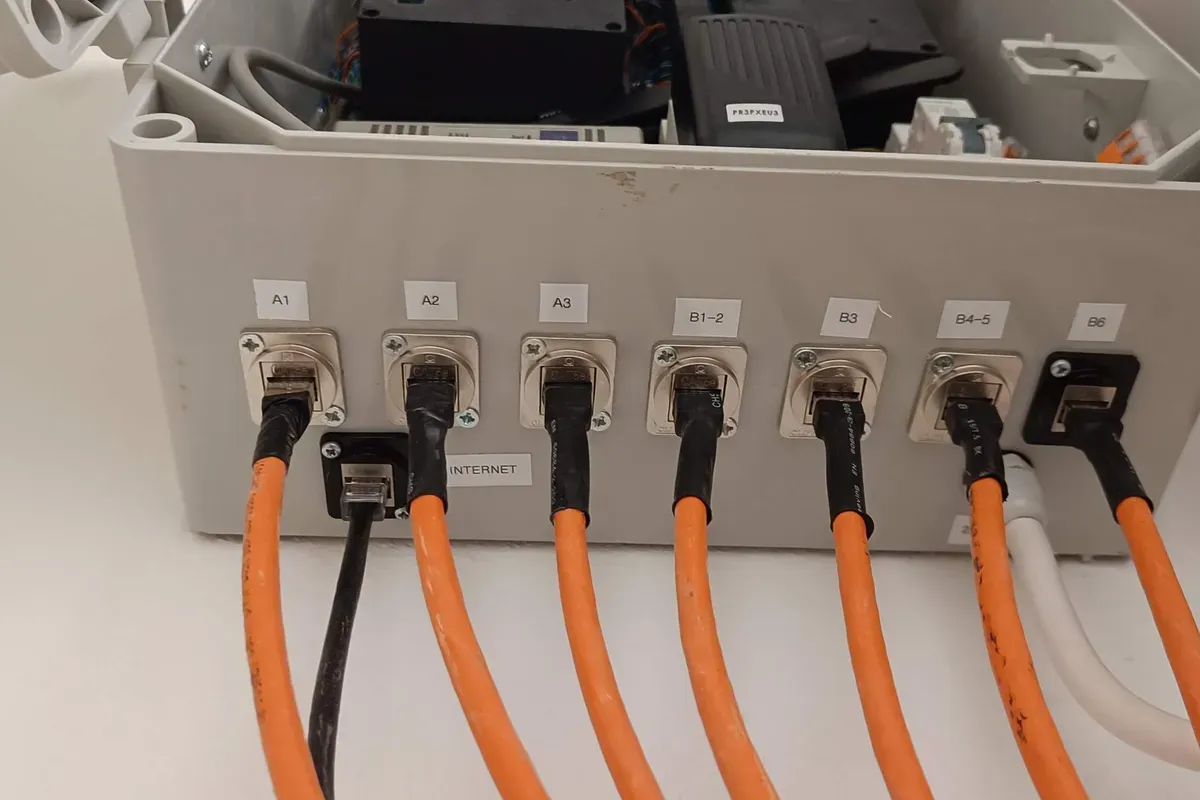

System obejmuje 22 tensometry rozmieszczone w ośmiu strefach pomiarowych na konstrukcji kratowej zadaszenia membranowego:

• strefy A1, A2 i A3 — 12 tensometrów, po cztery na strefę, obserwujących naprężenia w górnej części zadaszenia
• strefy B1, B2, B3, B5 i B6 — 10 tensometrów, po dwa na strefę, obserwujących naprężenia w dolnej części konstrukcji

Każdy czujnik mierzy naprężenia z odświeżaniem co pięć sekund i rejestruje zarówno rozciąganie, jak i ściskanie elementów stalowych.

Wizualizacja

Dane pokazujemy na interaktywnym schemacie konstrukcji. Każda strefa pomiarowa ma odpowiednik na rysunku technicznym zadaszenia, co pozwala od razu zlokalizować punkt, którego dotyczy odczyt. Wskaźniki z progami w trzech kolorach — zielonym, żółtym i czerwonym — pozwalają ocenić stan konstrukcji jednym spojrzeniem, bez czytania liczb.

Efekty

• ciągły nadzór nad naprężeniami w ośmiu strefach zadaszenia przez całą dobę
• automatyczne powiadomienia przy przekroczeniu progów bezpieczeństwa
• rozkład naprężeń czytelny na schemacie technicznym obiektu
• dokumentacja stanu konstrukcji na potrzeby przeglądów okresowych
• bieżąca kontrola obciążeń przy eksploatacji obiektu kultury
