Bauwerksmonitoring der Stadionüberdachung in Sosnowiec

Das Objekt

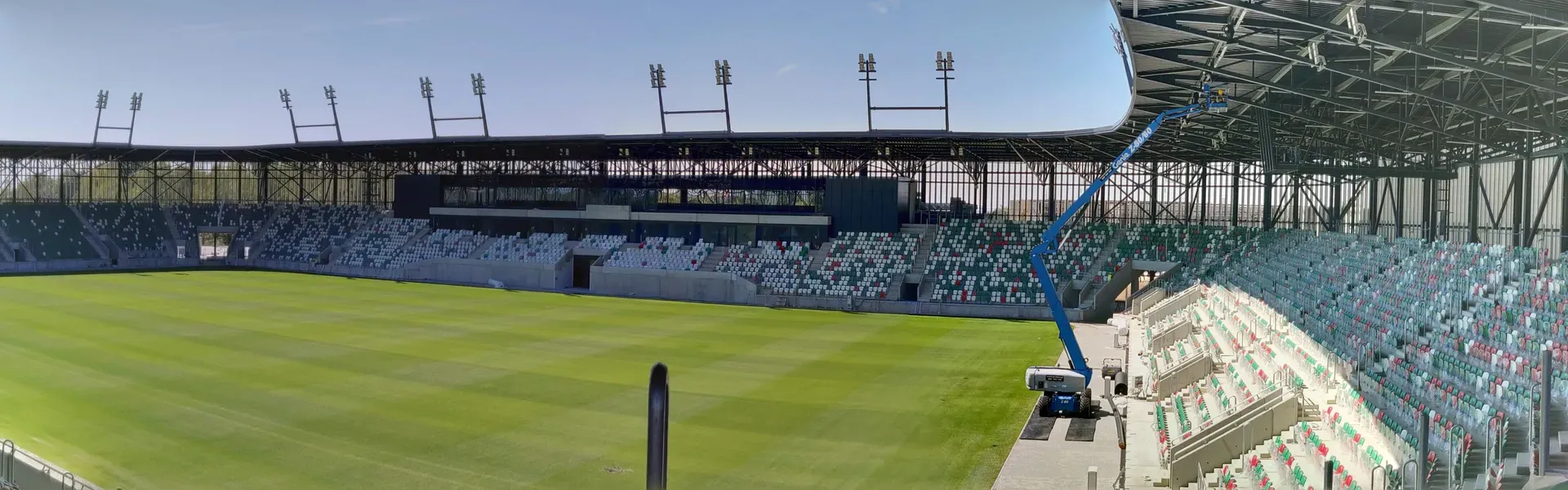

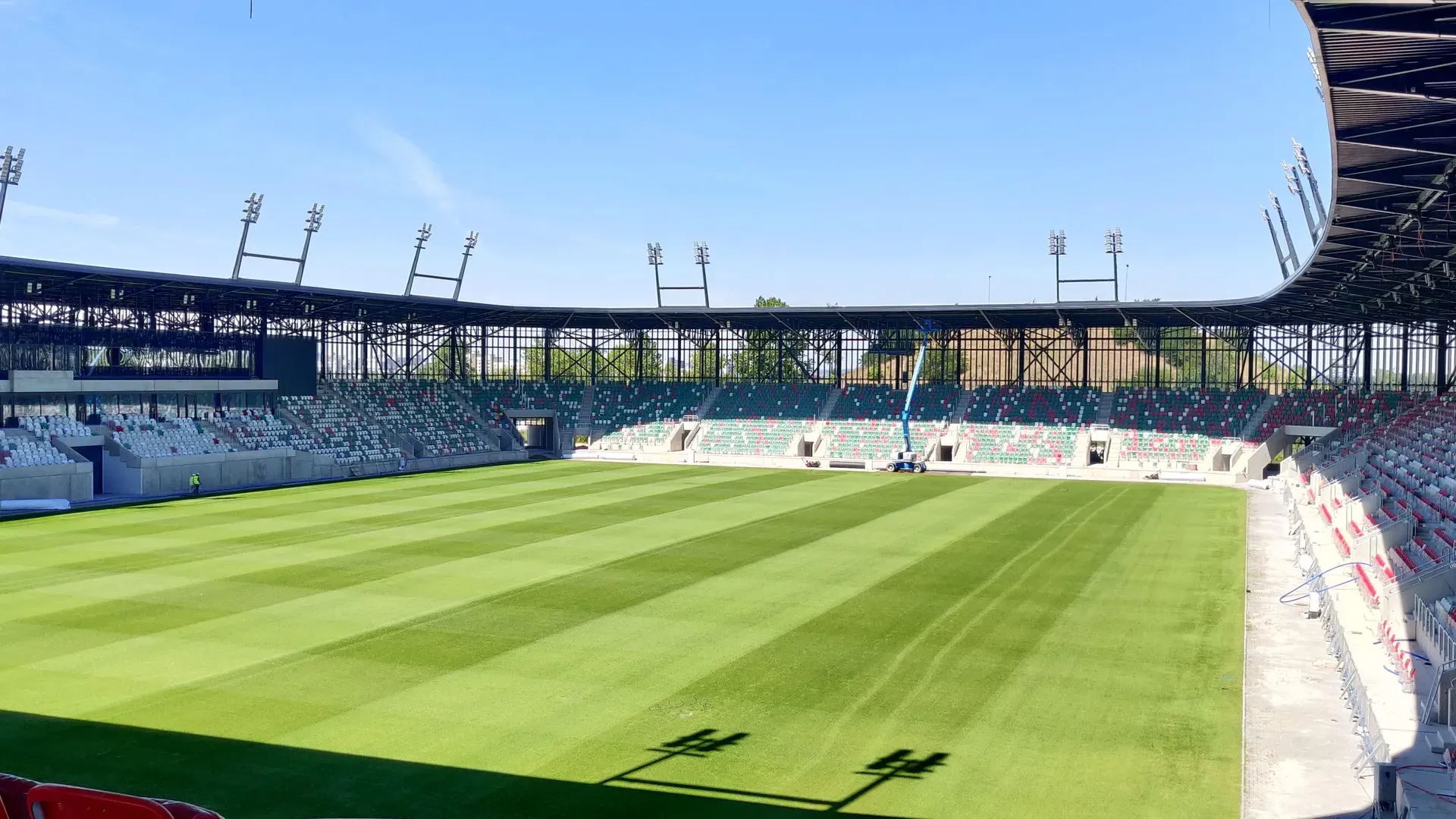

Der Zagłębiowski Park Sportowy in Sosnowiec ist ein Fußballstadion, dessen Tribünenüberdachung aus Blech auf einem stählernen Fachwerktragwerk besteht. Das Objekt ist täglich in Betrieb — das Monitoring läuft im laufenden Betrieb ununterbrochen mit.

Die Aufgabe

Die Tragwerksplanung forderte ein Monitoring der Überdachung. Im Auftrag von Carbo Automatyka — Nachunternehmer des Generalunternehmers Bielskie Przedsiębiorstwo Budownictwa Przemysłowego S.A. — haben wir ein System in erweiterter Ausführung geplant und umgesetzt, das die vollständige Zustandsdiagnose des Stahltragwerks abdeckt.

Die wesentlichen Anforderungen:

• laufende Messung der Einwirkungen, einschließlich Schnee- und Windlast
• Überwachung von Verformungen und Verschiebungen der Fachwerkbinder
• Kontrolle der Stützenneigung und der Fundamentsetzungen
• Anbindung an die vorhandene Gebäudeleittechnik
• Online-Zugriff auf die Daten mit automatischen Sicherheitsmeldungen

Die Lösung

Messtechnik

Das System umfasst über 70 Messpunkte in fünf Abschnitten der Überdachung. Erfasst werden die Fachwerkbinder — unter anderem DZ-2, DZ-9, DZ-10, DZ-15 und DZ-19 — sowie das Heizhaus.

Zum Einsatz kommen sieben Sensortypen:

• Dehnungsmessstreifen — 16 Aufnehmer für die Spannungen im Stahltragwerk
• Temperatursensoren — 16 Sensoren an der Stahloberfläche, die den Temperatureinfluss auf das Messergebnis kompensieren
• Neigungssensoren — 14 zweiachsige Sensoren zur Kontrolle der Geometrie von Stützen und Knoten
• Beschleunigungsaufnehmer — 12 dreiachsige Sensoren zur Schwingungsanalyse
• Wegaufnehmer — 8 Sensoren für die Verschiebung von Bauteilen

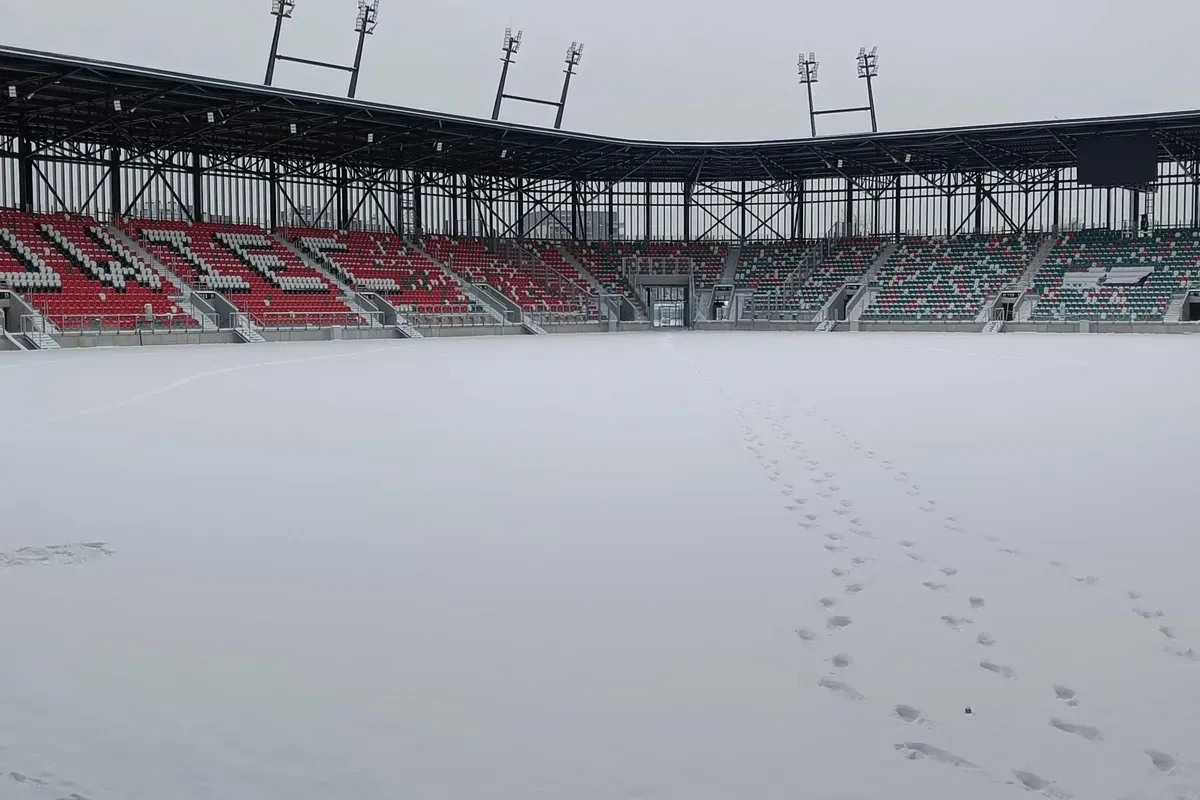

• Schneelastsensoren — 5 Sensoren für die Schneelast auf der Überdachung

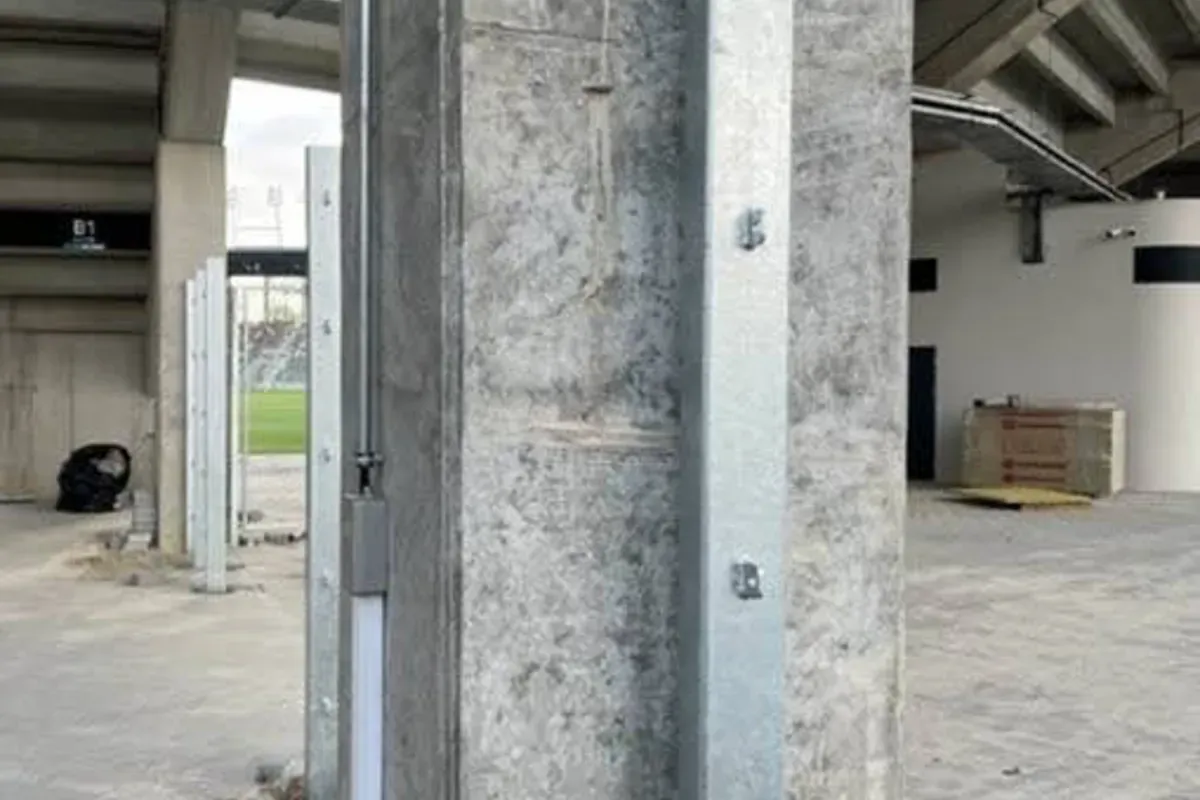

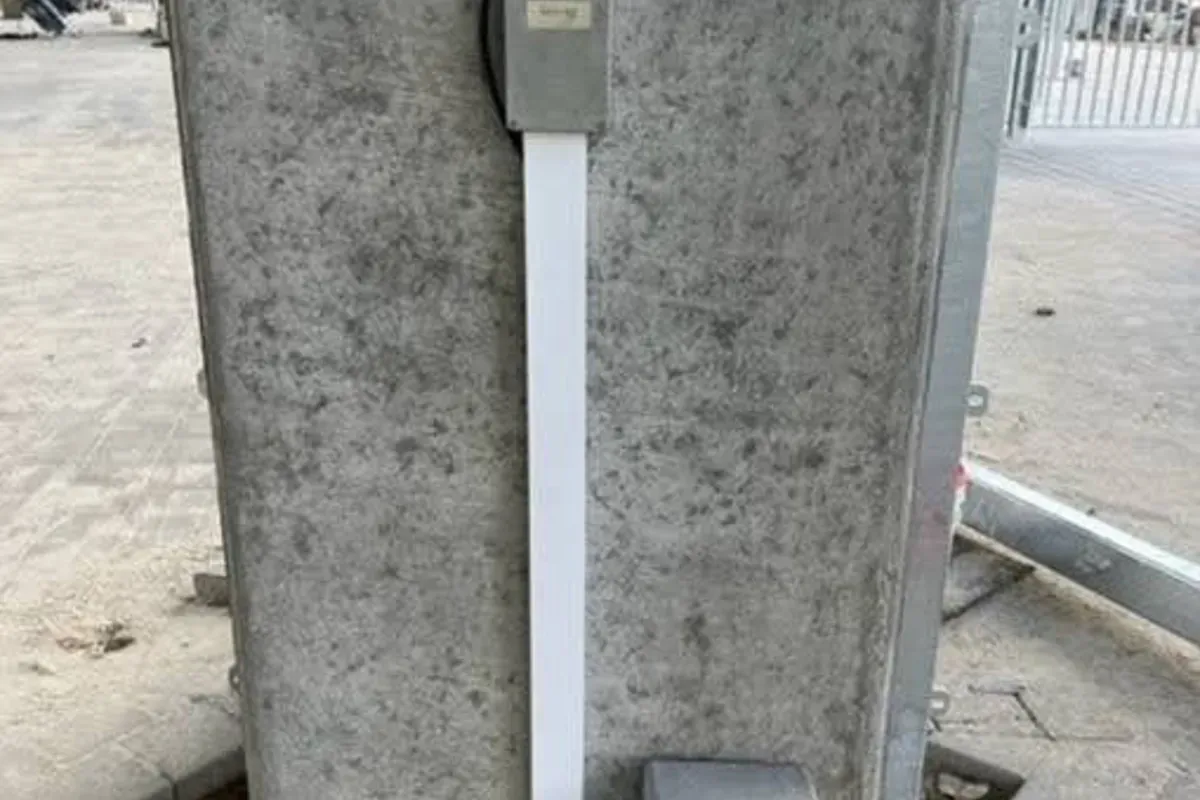

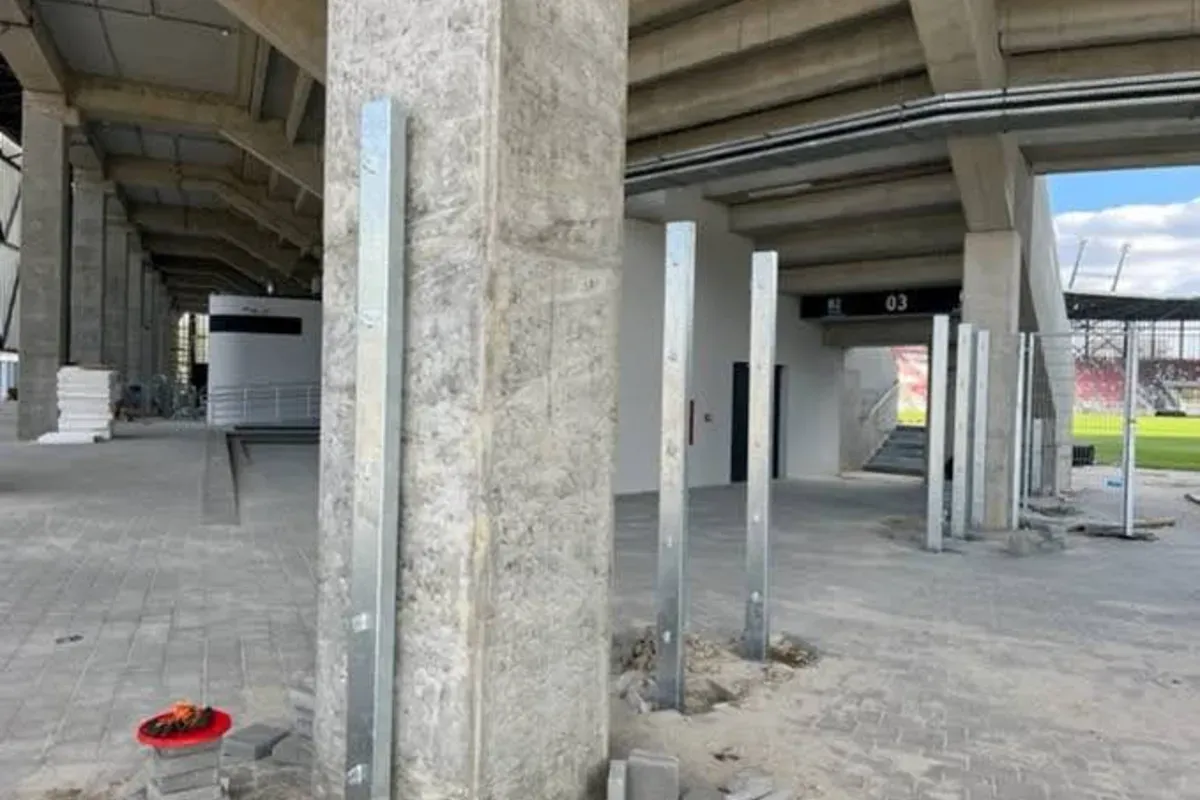

• Schlauchwaage — Messung der Fundamentsetzung

Ergänzend haben wir eine Wetterstation installiert, die Lufttemperatur, Feuchte, Taupunkt sowie Windgeschwindigkeit und -richtung misst.

Plattform und Anbindung

Die Messwerte werden alle fünf Sekunden aktualisiert. Jeder Messpunkt hat definierte Grenzwerte; die Wegaufnehmer zeigen den Sicherheitsstatus laufend an.

Das System haben wir über Modbus TCP an die Gebäudeleittechnik des Stadions angebunden. Der technische Dienst des Objekts greift damit direkt aus der gewohnten Umgebung auf die Monitoringdaten zu.

Das Ergebnis

• durchgehende Überwachung des Tragwerks rund um die Uhr
• automatische Meldung bei Überschreitung der Sicherheitsgrenzwerte
• vollständige Anbindung an die Gebäudeleittechnik
• Zustandsdokumentation für die wiederkehrenden Prüfungen
• laufende Lastkontrolle im normalen Spielbetrieb
